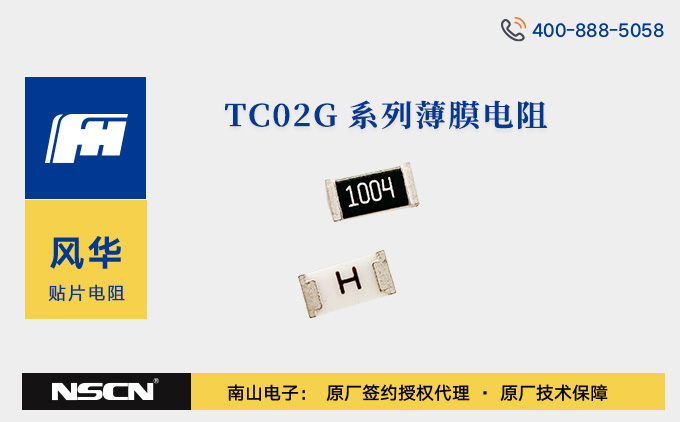

风华TC02G系列薄膜电阻：0402封装下高精度与低温漂的解决方案

发布时间：2025-07-23 品牌：风华(FH) 浏览量：35

风华TC02G系列薄膜电阻作为风华薄膜电阻的重要分支，以高精度、低温度系数（TCR）和高可靠性为核心优势，广泛适配医疗设备、测试测量仪器、通讯设备等对电路稳定性要求严苛的场景。该系列采用0402封装，具备±0.1%的超高精度，±25ppm/℃超低温漂特性，兼顾小型化与性能表现，是精密电子系统中的理想选择。

关键性能参数：

0402封装尺寸：1.00mm±0.05（长）×0.50mm±0.05（宽）×0.30mm±0.05（高），适合高密度 PCB 布局，满足小型化设备的空间需求。
功率等级：标准功率为 1/16W，满足小型化电路的低功率需求。
阻值范围：涵盖 10Ω~100KΩ，覆盖中低阻值区间，适配精密分压与限流场景。
精度等级：提供±0.05%（A）、±0.1%（B）、±0.25%（C）、±0.5%（D）、±1%（F）等精度等级，代理商南山电子现货型号以±0.1%的超高精度为主。
温度系数（TCR）：全系列采用±25ppm/℃的超低温度系数，确保在温度变化时阻值稳定性，适合对温度漂移敏感的电路。
工作温度：-55℃~+155℃，适应宽温环境，满足工业控制、通讯设备等场景的温度要求。
工作电压：元件极限电压 25V，最大过负荷电压 50V，可应对常规电路的电压波动。

型号规格解析：

TC02G系列型号采用标准化编码规则，以 “TC02G3001BT” 为例，各部分含义如下：

T：产品代号，代表薄膜片式固定电阻T系列；
C：额定功率代号，对应 1/16W；
02：封装尺寸代号，对应 0402封装；
G：温度系数代号，对应 25ppm/℃；
3001：阻值代码，通过 E-96 系列换算为 3.0KΩ（前三位为有效数字，第四位为 10 的次方数）；
B：精度代号，对应 ±0.1%；
T：包装方式代号，代表编带包装。

TC02G系列薄膜电阻型号推荐：

型号	规格描述
TC02G3001BT	0402-0.1%-25PPM-3K
TC02G1002BT	0402-0.1%-25PPM-10K
TC02G2402BT	0402-0.1%-25PPM-24K
TC02G3002BT	0402-0.1%-25PPM-30K
TC02G2002BT	0402-0.1%-25PPM-20K
TC02G1601BT	0402-0.1%-25PPM-1.6K
TC02G3902BT	0402-0.1%-25PPM-39K
TC02G3901BT	0402-0.1%-25PPM-3.9K
TC02G2702BT	0402-0.1%-25PPM-27K
TC02G5101BT	0402-0.1%-25PPM-5.1K
TC02G1202BT	0402-0.1%-25PPM-12K
TC02G24R9BT	0402-0.1%-24.9R-25PPM
TC02G5601DT	0402-0.5%-25PPM-5.6K
TC02G2002DT	0402-0.5%-25PPM-20K

风华TC02G系列薄膜电阻凭借小型化、高精度、低温漂性能，同时具备良好的耐湿性、高可靠性等特点，在医学仪器、测试测量设备、打印设备、自动设备控制器、转换器、通讯设备及手机等领域中展现出卓越适配性。其稳定的阻值表现与宽温工作能力，能够满足这些领域对电路精度、环境适应性及长期运行可靠性的严苛要求，成为保障设备精准运行不可或缺的关键元件。

南山电子（NSCN）是风华全系列被动元器件授权代理商（战略A级经销商），欢迎咨询选购风华高科TC02G系列薄膜电阻。如需更多产品信息与选型指南，请联系客服电话400 888 5058或者联系网站客服。
