星海RL201-RL207系列DO-15封装整流二极管介绍

发布时间：2025-06-12 品牌：星海(STARSEA) 浏览量：37

星海RL系列整流二极管采用DO-15封装形式，是一种广泛应用于电子电路中的半导体器件。整流二极管的主要功能是将交流电转换为直流电，利用其单向导电性实现电流的整流作用。DO-15封装是一种常见的直插式封装形式，具有体积适中、散热性能良好等特点，适合在多种电子设备中使用。今天就一起了解对星海RL201-RL207系列DO-15封装整流二极管介绍。

技术参数

反向恢复电压：50V~1000V。这一范围覆盖了多种应用场景，能够满足不同电压等级的电路需求。

平均正向电流：1A。在额定电流下，二极管能够稳定工作，为电路提供可靠的电流传输。

正向压降：1.1V。较低的正向压降意味着在导通状态下，二极管的损耗较小，提高了电路的效率。

反向漏电流：5uA。低漏电流确保了在反向截止状态下，二极管的电流泄漏极小，保证了电路的稳定性和可靠性。

浪涌电流：30A。较高的浪涌电流能力使得二极管能够在短时间内承受较大的电流冲击，增强了其在复杂工作环境下的耐受性。

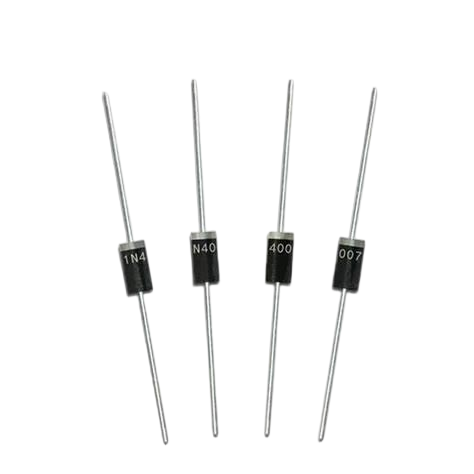

封装特点

DO-15封装的二极管本体直径在2.60mm-3.61mm之间，本体长度在5.85-7.63mm之间，两端接脚直径在0.71mm-0.84mm之间，两端接脚长度均为25.4mm。这种封装形式散热性能良好，较大的封装尺寸有助于提高散热效率，确保二极管在高电流或高功率条件下能够稳定工作；机械强度高、封装结构坚固，能够承受一定的机械应力，适合在各种复杂环境中使用；兼容性强，DO-15封装是行业内常见的封装形式，与现有的电路板设计和生产设备具有良好的兼容性，便于安装和使用。
