可替代STM32F103T8U6的国产MCU CKS32F103T8U6在涂层测厚仪中的应用

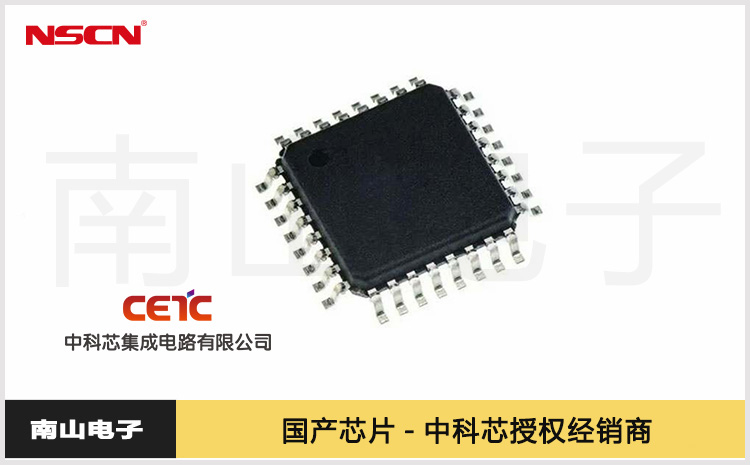

涂层测厚仪作为测量磁性金属基上非磁性涂层厚度的关键设备，凭借稳定性好、操作简便等特点，成为控制和保证产品质量的重要检测工具。推荐采用国产中科芯32位MCU CKS32F103T8U6为主控，其搭载 Cortex-M3 内核，72MHz 主频，支持 - 40℃~+85℃宽温及 2.0-3.6V 宽电压输入，在编码器、视频对讲、医疗设备等领域成熟应用，凭借高性能与可靠性，为智能设备提供核心控制支持。此外，CKS32F103T8U6拥有等效的性能指标、本土化技术支持及供应链优势，是 STM32F103T8U6 的理想替代选择。
涂层测厚仪的核心主控需求：
涂层测厚仪的工作原理基于电磁感应或涡流效应，通过传感器采集金属基体与涂层界面的信号差异，经信号放大、模数转换后由主控芯片进行数据处理，最终通过人机界面显示涂层厚度。这一过程对主控芯片提出多维度技术要求：
1. 实时数据处理能力：传感器信号需快速采样与运算，要求芯片具备高效的指令执行效率和硬件加速单元。
2. 多接口兼容性：需同时连接传感器（如 I2C/SPI 接口）、显示模块（如 UART 驱动 LCD）、上位机（USB 数据传输）等多种外设，要求芯片集成丰富通信接口。
3. 高精度模数转换：传感器输出的模拟信号需通过高分辨率 ADC 进行转换，12 位以上精度与快速转换能力是关键指标。
4. 低功耗设计：便携式涂层测厚仪依赖电池供电，低功耗模式直接影响设备续航时间。
5. 硬件扩展性与安全性：适应不同型号产品的功能升级需求，同时保障代码存储的安全性。
CKS32F103T8U6 应用于涂层测厚仪的核心优势：
1. 高性能内核保障实时测量：搭载 Cortex-M3 内核，支持单周期乘法与硬件除法，指令效率高。在涂层测厚中可快速处理传感器信号，滤除噪声并实时计算厚度，满足高精度测量的时效要求。
2. 全集成接口简化设计：内置 I2C、SPI、UART、USB 等接口，无需外扩芯片即可连接传感器、显示模块及上位机。例如 USB 接口直接实现 12Mbit/s 数据传输，省去外置转接芯片，简化硬件布局并降低成本。
3. 双 ADC 提升采样精度：2 个 10 通道 12 位 ADC 支持双采样保持，最快转换时间 1μs。通过同步采集激励与回波信号，差分计算消除温漂等干扰，在 - 40℃~+85℃宽温区实现稳定测量。
4. 低功耗优化续航：三种低功耗模式中，待机模式典型功耗 2.3μA，配合自动休眠机制（无操作 30 秒进入），使便携式设备续航延长 40% 以上，唤醒时间仅 10μs，平衡能效与用户体验。
5. 安全扩展与本土优势：96 位唯一 ID 结合软件加密保护代码安全，QFN36 封装的软硬件兼容性（如与 CKS32F103TBU6）支持灵活配置 Flash 容量。国产供应链实现 6-8 周快速交付，本地技术团队提供定制化驱动优化，缩短研发周期。
CKS32F103T8U6 作为国产 MCU，供货稳定有保障，不受国际形势影响，能有效解决企业在芯片供应方面的潜在风险，降低对进口芯片的依赖，推动我国工业检测领域向更高水平迈进。
南山电子是中科芯原厂授权代理商，作为中科芯多年合作企业，南山电子会根据市场需求进行备货，在价格和售后上相比于其他供应商都具有一定的优势。欢迎咨询选购中科芯 CKS32F103T8U6。如需产品更多信息或选型支持，请联系网站在线客服。
